682

Categories: Indicadores, Rice Lake

VISORES DIGITALES DE PESO

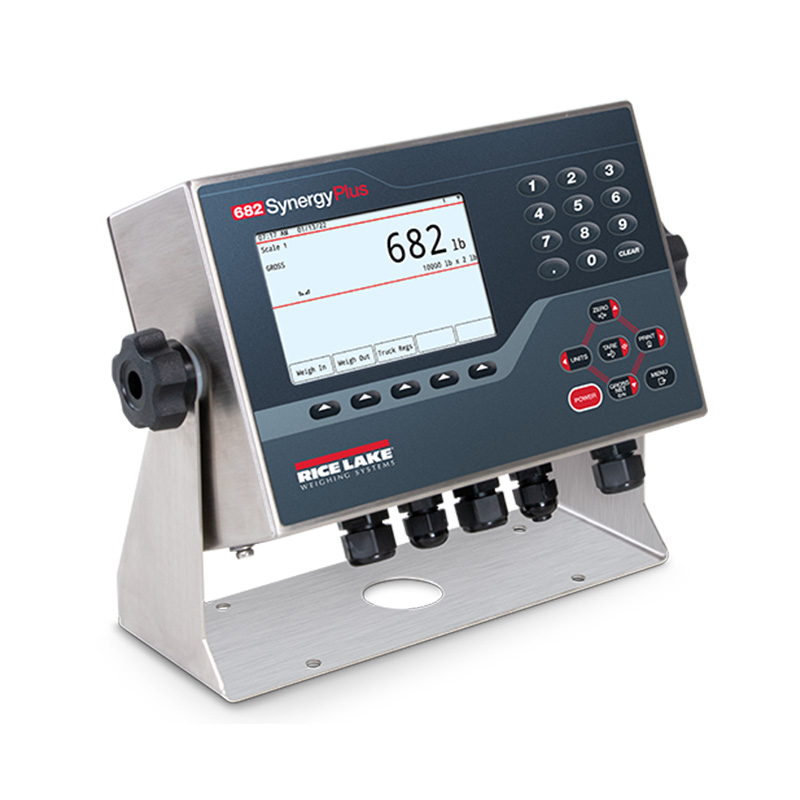

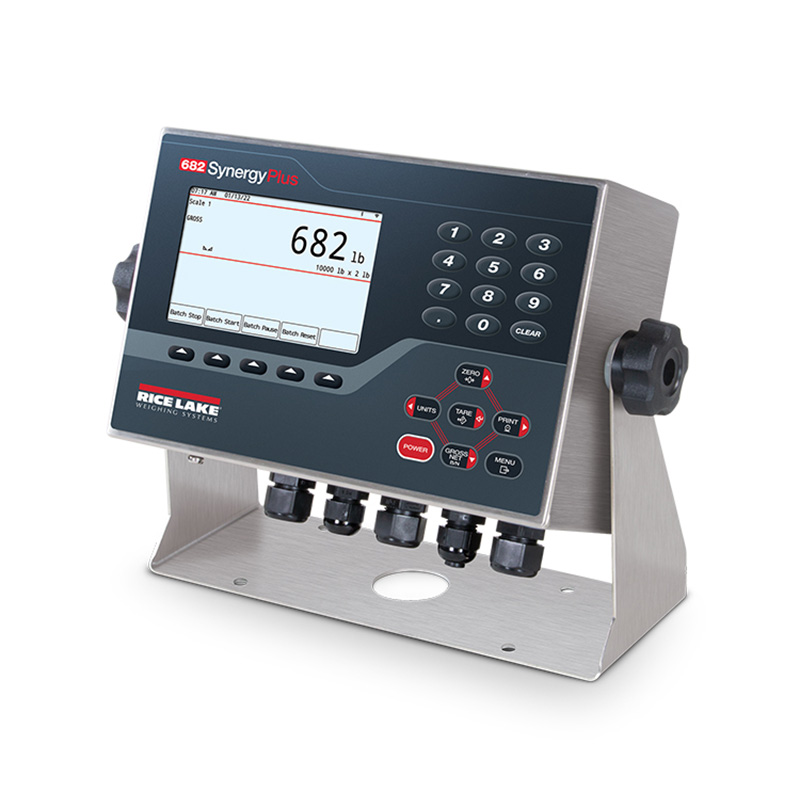

El visor digital de peso de la serie 682 Synergy Plus de Rice Lake Weighing Systems es una solución avanzada con la sencillez de un visor de peso básico.

El resistente visor de la serie 682 Synergy está fabricado en acero inoxidable 304 y tiene un grado de protección IP69 para soportar los lavados de alta presión y temperatura propios de la transformación de alimentos y otros entornos.

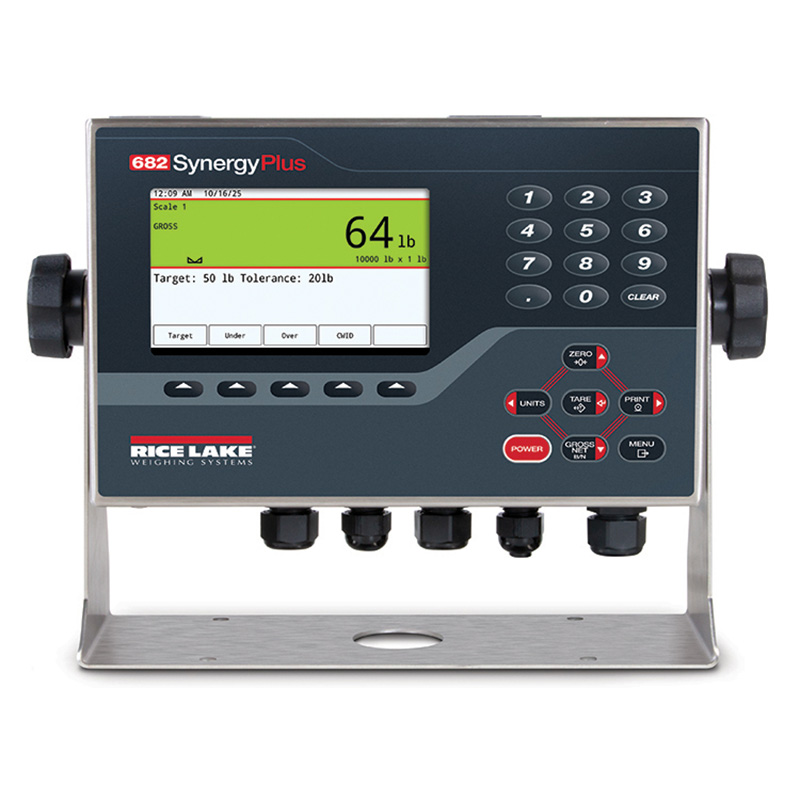

El visor 682 está provisto de una pantalla LCD brillante en color de cinco pulgadas con teclas programables configurables que facilitan el uso de la interfaz.

Conectividad avanzada

El visor 682 viene de fábrica con comunicaciones avanzadas para adaptarse a una amplia gama de aplicaciones. Las conexiones con dispositivos y redes externas están disponibles a través de puertos serie RAS-232 y RAS-485, USB, Ethernet, bus de campo, Wi-Fi y Bluetooth®. Este visor digital de peso también lleva un servidor web incorporado para facilitar la supervisión y el control de procesos de forma remota.

Pesaje de camiones

El visor 682 está equipado con un modo de entrada y salida de camiones expresamente diseñado para aplicaciones con básculas para vehículos. Este modo almacena la transacción después del pesaje especificando ID del camión, peso bruto, tara y peso neto. Las transacciones pueden imprimirse y borrarse en cualquier momento.

Descargar Catálogo

Características Estándar

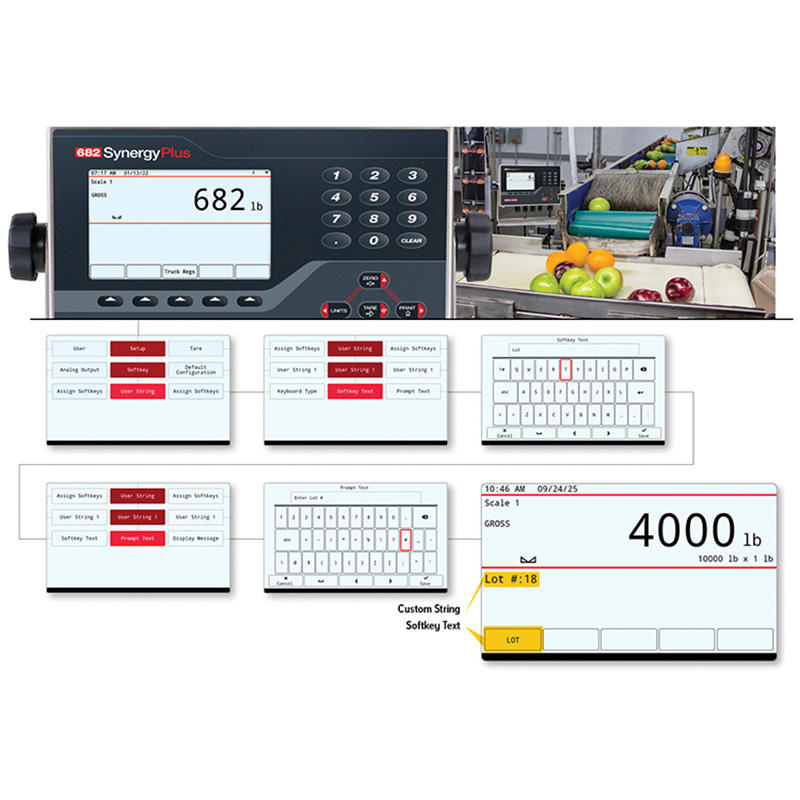

Pantalla gráfica LCD en color con teclas programables configurables
Teclado táctil numérico para operaciones con la báscula, introducción numérica y navegación
Funcionamiento e introducción de texto en varios idiomas
Tíquets formateables
Fecha y hora con respaldo de batería
Múltiples puertos de comunicación
Ocho puntos de ajuste, 27 tipos configurables
Comunicación con fieldbus utilizando los módulos SCT-2200 de Rice Lake y el puerto RS-485
Servidor web incorporado para acceso remoto, integración de sistemas y seguimiento de datos
Aplicación incorporada para entrada/salida de camiones
Cuatro puntos de E/S digitales configurables incorporados, lógica TTL
Local/remoto
Multirrango/intervalo

Opciones

Salida analógica: resolución 16 bits, 0-10 VCC, 0-20 mA, 4-20 mA
Tarjeta de relés
Tarjeta serie doble
Conector Ethernet RJ45

Nota: El grado de protección IP es IP66 con RJ45 opcional. El grado de protección es valido sólo cuando la cubierta está colocada, no en uso.

Especificaciones

Alimentación:
Tensión de línea: de 100 a 240 VCA, 50/60 Hz
Opcional: De 9 a 23 VCCConsumo eléctrico:
3,2 W (CA) 1 célula de carga de 350 ohmios, 15 W máx.;
4 W 4 células de carga de 350 ohmios u 8 células de carga de 700 ohmios

Tensión de excitación:
10 VCC (± 5 VCC), 8 células de carga × 350 ohmios o 16 células de carga × 700 ohmios

Rango de entrada de señal analógica:
De –5 a +70 mV

Sensibilidad de señal analógica:
0,3 µV/graduación mínima
1 µV/graduación recomendada

Velocidad de muestreo A/D:
De 6,25 a 120 Hz, seleccionable por software

Resolución:
Interna: 8 000 000 de recuentos
Pantalla: 1.000.000

Linealidad del sistema:
En 0,01 % escala completa

E/S digital:
Cuatro E/S configurables, lógica 5 V

Tensión de salida (opcional): resolución 16 bits, tensión de salida 0-10 VCC, 0-20 mA, 4-20 mA

Tarjeta de relés (opcional):
4 relés de contacto seco normalmente abiertos y pueden conmutar 20-250 VCA @ 3 A o 30 VCC @ 3 A. Se recomienda el uso de fusibles externos para limitar la corriente. Los relés COM-NA están protegidos contra transitorios de 400 V a 600 W.

Puertos de comunicación:
Dos dúplex completo RS-232
RS-485/422 (dos o cuatro hilos)
Micro USB (dispositivo)
Ethernet TCP/IP (10/100)
Wi-Fi
Bluetooth®

Anunciadores:
Cero, bruto/neto, tara, Wi-Fi, Bluetooth®

Pantalla:
LCD de cinco pulgadas, 800 × 480 píxeles, 500 NIT

Teclas/botones:
Panel de membrana plana, sensible al tacto
18 botones más 5 teclas programables y alimentación

Dimensiones:
(L × An × Al)
254 × 102 × 218 mm
(10.0 × 4.0 × 8.6 in)Rango de temperatura:
Certificada: de -10 a 40 °C (de 14 a 104 °F)
Industrial: de -10 a 50 °C (de 14 a 122 °F)

Grado de protección/material:
IP69K (IP66 con RJ45 opcional)
Acero inoxidable AISI 304

Peso:
2,84 kg (6,25 lb)

Garantía:
limitada de dos años
