Instalación y Alineación

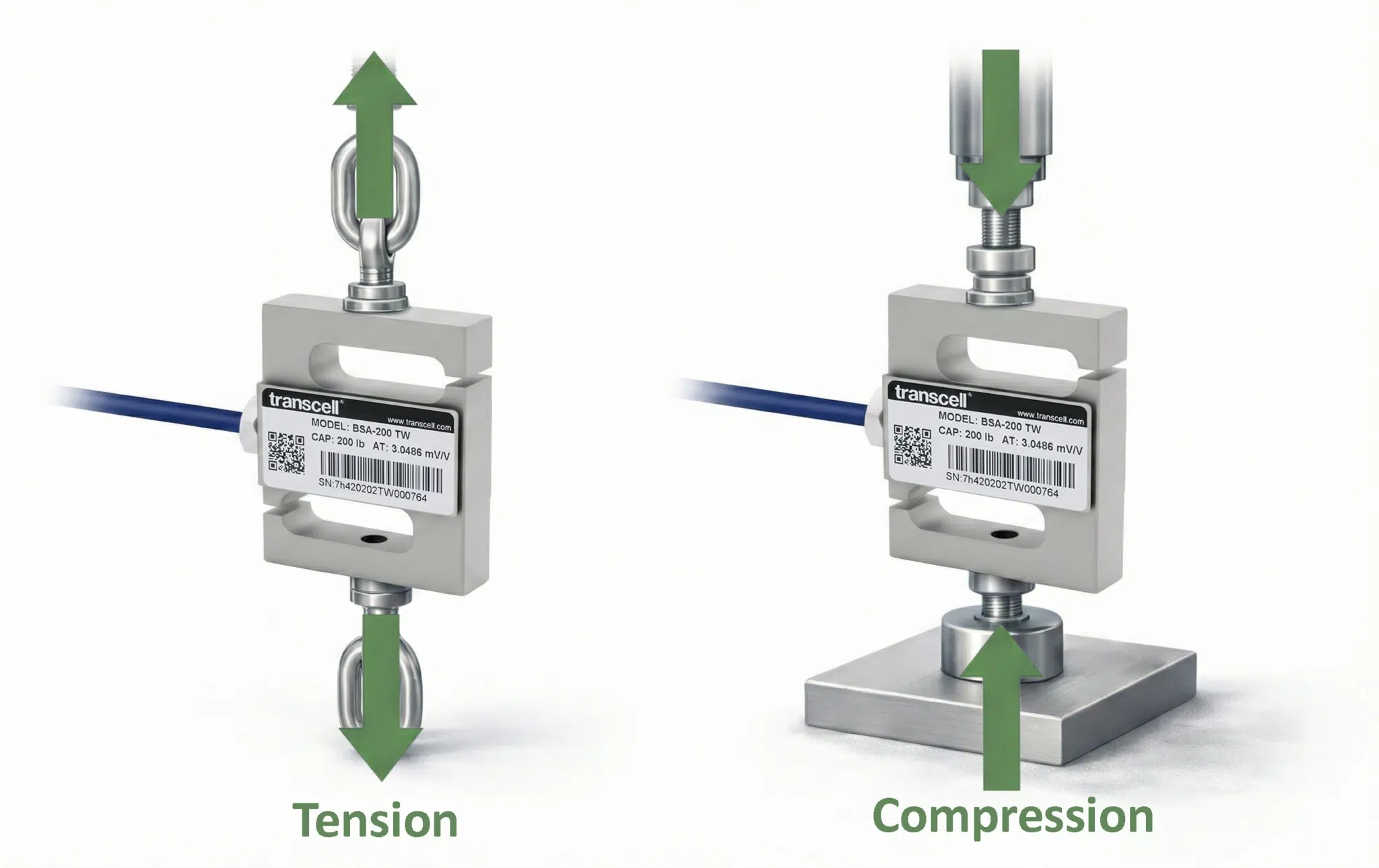

Las celdas de carga tipo S requieren alineación axial entre las dos conexiones roscadas. Las cargas descentradas o laterales reducirán la precisión y pueden provocar fatiga prematura. Para obtener los mejores resultados, utilice rótulas o fijaciones de horquilla en ambos puntos de conexión para permitir la autoalineación bajo carga. Todas las varillas roscadas deben insertarse una profundidad mínima equivalente al diámetro de la rosca en cada extremo para garantizar la integridad estructural.
Integración al sistema

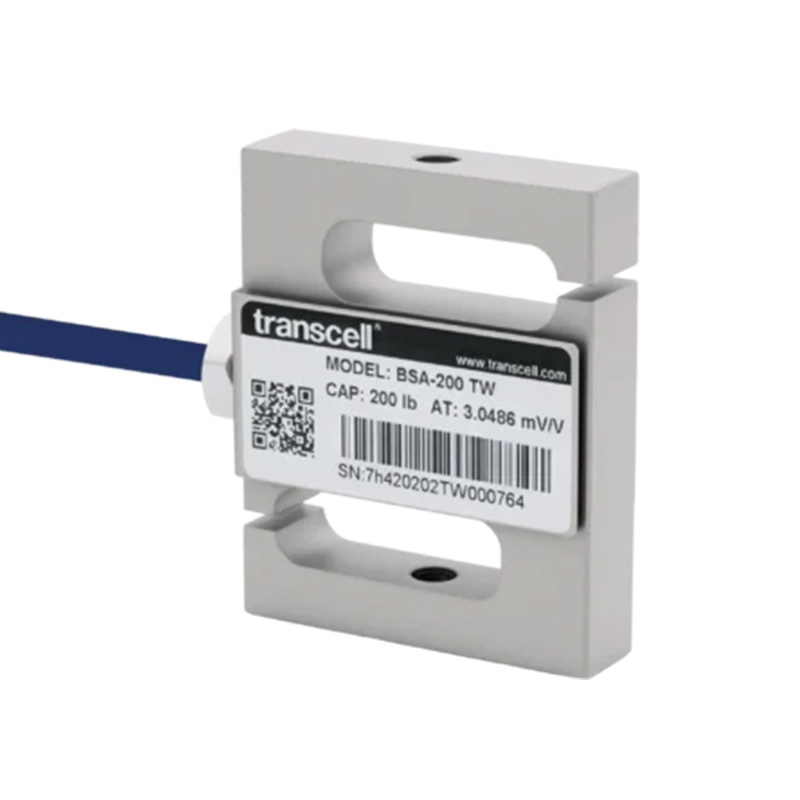

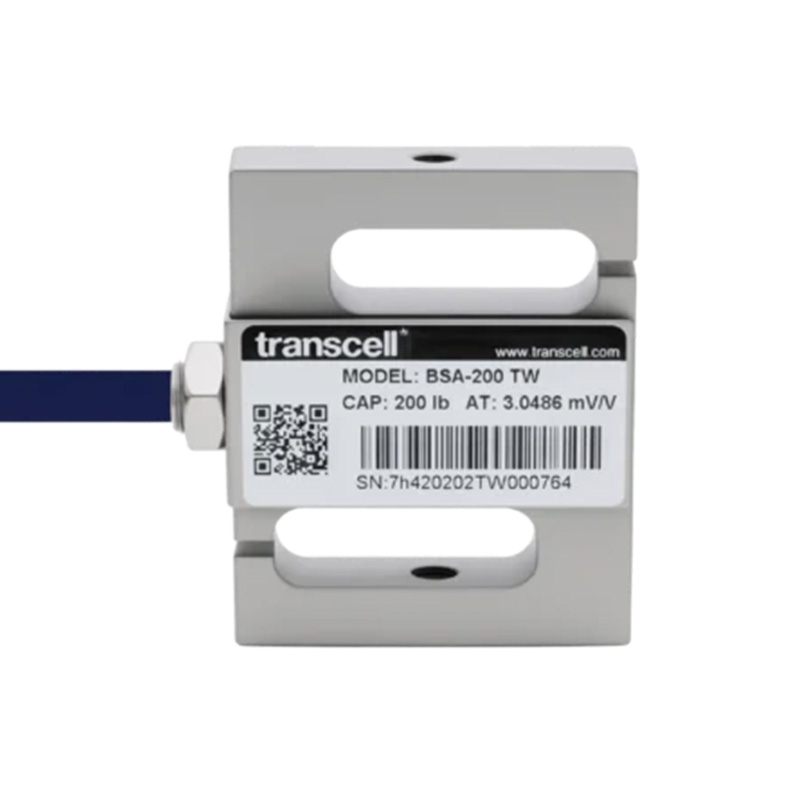

El modelo BSA funciona con una excitación nominal de 10 V CC/CA (máx. 15 V) y genera una señal de salida analógica de 3,05 mV/V. Es compatible con cualquier indicador de peso estándar, entrada analógica de PLC o acondicionador de celda de carga que admita una entrada de puente en mV/V. En sistemas de múltiples celdas, se utiliza una caja de suma para equilibrar y combinar las señales de salida antes de transmitir una señal única al indicador.
Para Básculas Colgantes y de suspensión
Gracias a sus conexiones roscadas en ambos extremos y a su diseño compacto, la BSA se integra fácilmente en conjuntos de básculas colgantes, bastidores de pesaje aéreos y sistemas de plataformas suspendidas dentro del rango de 50 a 200 libras.
