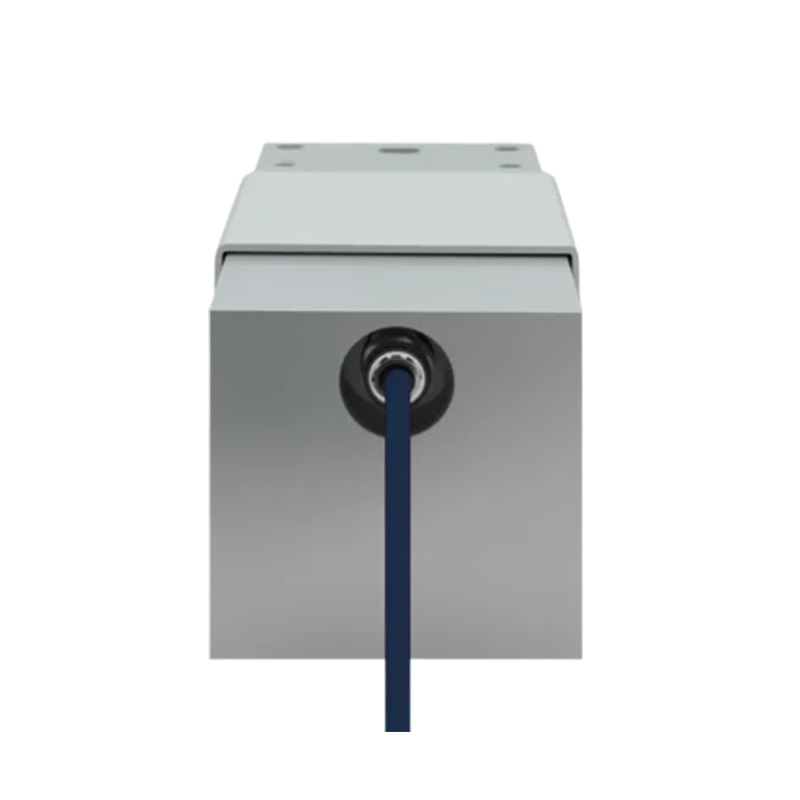

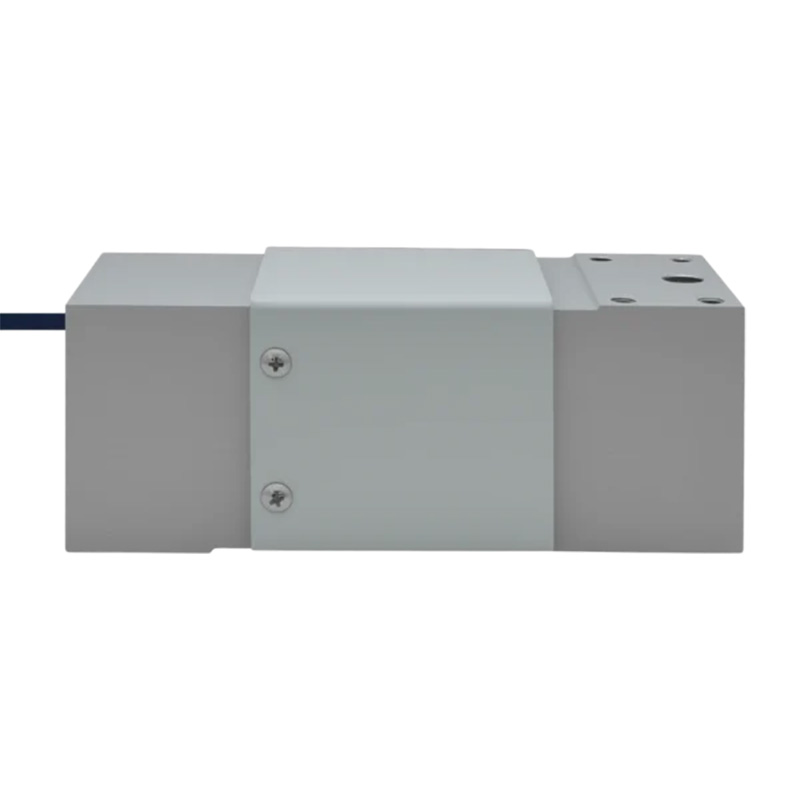

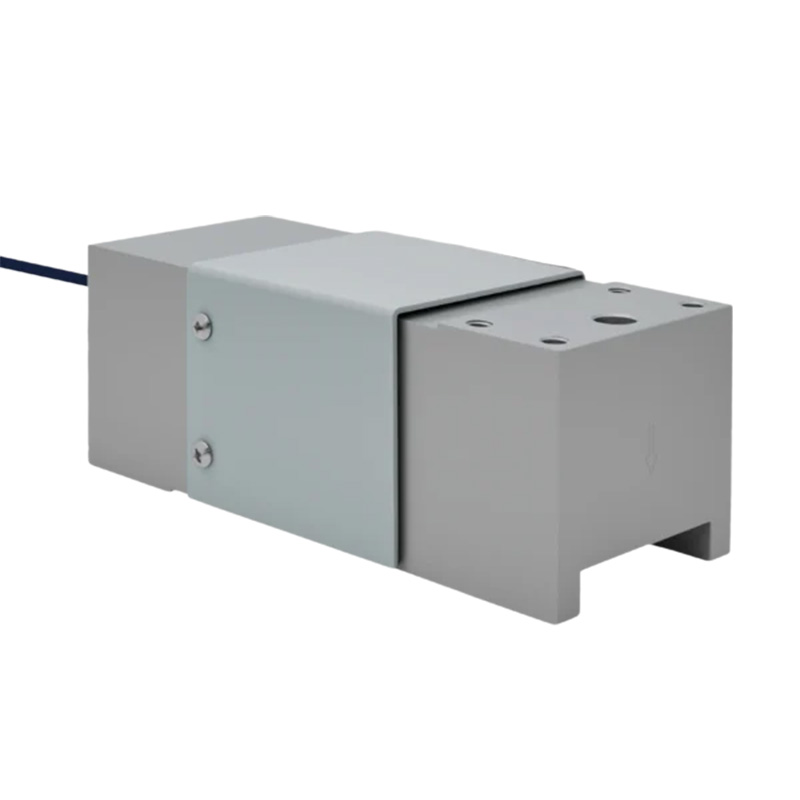

FAY Celda de carga de punto único serie FAY

Descripción general de la celda de carga de punto único FAY

La FAY es una celda de carga de punto único fabricada en aluminio de alta resistencia, diseñada para la medición precisa de peso en básculas de plataforma, sistemas de pesaje de tanques y básculas para tolvas y silos, con un rango de capacidad de 250 a 1000 kg. Al ser una celda de punto único, está diseñada para ofrecer una lectura precisa y constante independientemente de dónde se aplique la carga sobre la plataforma; esto la convierte en la opción ideal para aplicaciones con plataformas grandes donde es inevitable la carga descentrada. La FAY se instala mediante orificios roscados de 5/16″-18 UNC o M12x1.75 e incluye un cable de 20 pies (aprox. 6 metros). Está disponible en capacidades de 250 kg, 500 kg y 1000 kg, y admite plataformas de hasta 24 x 24 pulgadas. La FAY cuenta con un cuerpo de mayor tamaño y está diseñada para aplicaciones en las que los modelos FAV o FASB C4 (de menor capacidad) resultarían insuficientes, y donde una configuración de báscula de plataforma con múltiples celdas añadiría una complejidad innecesaria.

RANGO DE CAPACIDAD

250 kg
a 1.000 kg

NO LINEALIDAD

±0,03 % de la salida nominal

CONSTRUCCIÓN

Aluminio
5/16″-18 UNC o M12x1,75

SOBRECARGA SEGURA

150 % de la capacidad nominal

Descargar Catálogo

Instalación y montaje
Integración del sistema

Instalación y montaje

La celda FAY se instala mediante orificios roscados de 5/16″-18 UNC o M12x1.75 y admite plataformas de hasta 24 x 24 pulgadas. El cuerpo de la celda debe montarse sobre una superficie plana y rígida, fijando la plataforma a la cara superior de la celda. Para obtener la máxima precisión, la superficie de montaje y la plataforma deben ser planas y paralelas; las superficies deformadas o irregulares comprometerán la corrección de carga en un solo punto y afectarán negativamente al rendimiento ante cargas descentradas. No se requiere caja de suma, ya que una única celda FAY cubre toda el área de la plataforma.

Integración del sistema

La FAY funciona con una excitación nominal de 10 V CC/CA (máx. 15 V) y genera una señal de salida analógica de 2,0 mV/V. Es compatible con cualquier indicador de peso estándar, entrada analógica de PLC o acondicionador de celdas de carga que acepte una entrada de puente en mV/V. Se suministra con un cable de 20 pies (aprox. 6 metros). La celda cuenta con compensación de temperatura entre -10 °C y +40 °C, y ofrece un rango de funcionamiento seguro de -10 °C a +70 °C. Bajo pedido, se dispone de capacidades adicionales, incluidas 150 kg, 200 kg, 300 kg y 635 kg.
