DBS y Módulos de Pesaje

Categories: Celdas de Carga, Tipo Shear Beam

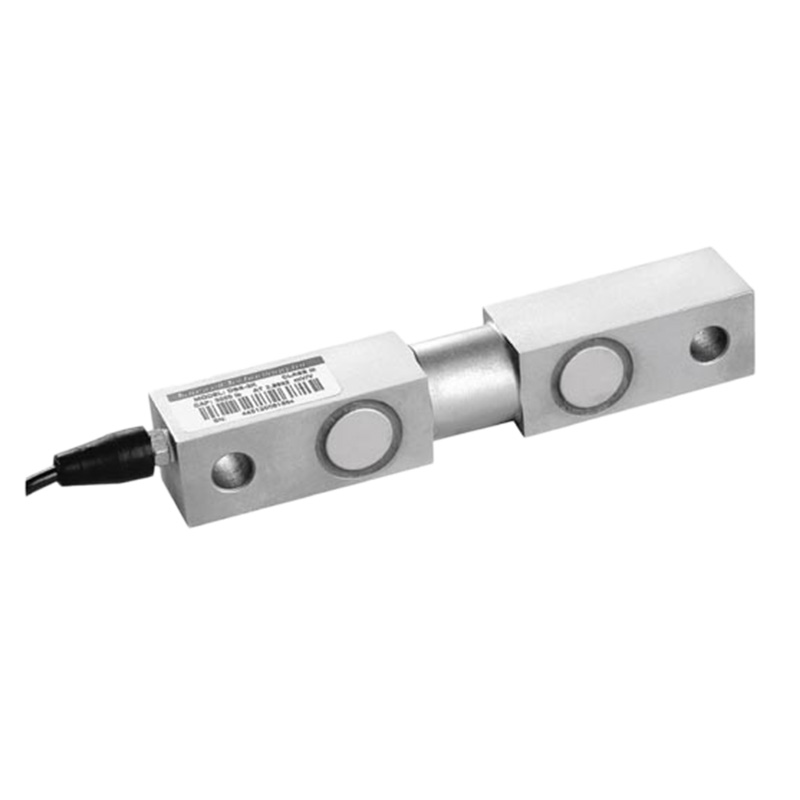

La celda de carga Transcell DBS es un sensor industrial de alta capacidad diseñado con un formato de viga de doble apoyo (double-ended shear beam).

Es una de las opciones más utilizadas en sistemas de pesaje pesado gracias a su excelente estabilidad y resistencia a fuerzas laterales.

Capacidades Comerciales Disponibles

La serie de celdas de carga DBS de Transcell se distribuye comúnmente en capacidades que van desde libras (lb) hasta toneladas, siendo las de 20,000 lb (20K) y 25,000 lb (25K) las más buscadas para proyectos medianos y grandes.

Capacidades en existencia:

10k, 20k y 30k lb; 50k y 75 klb

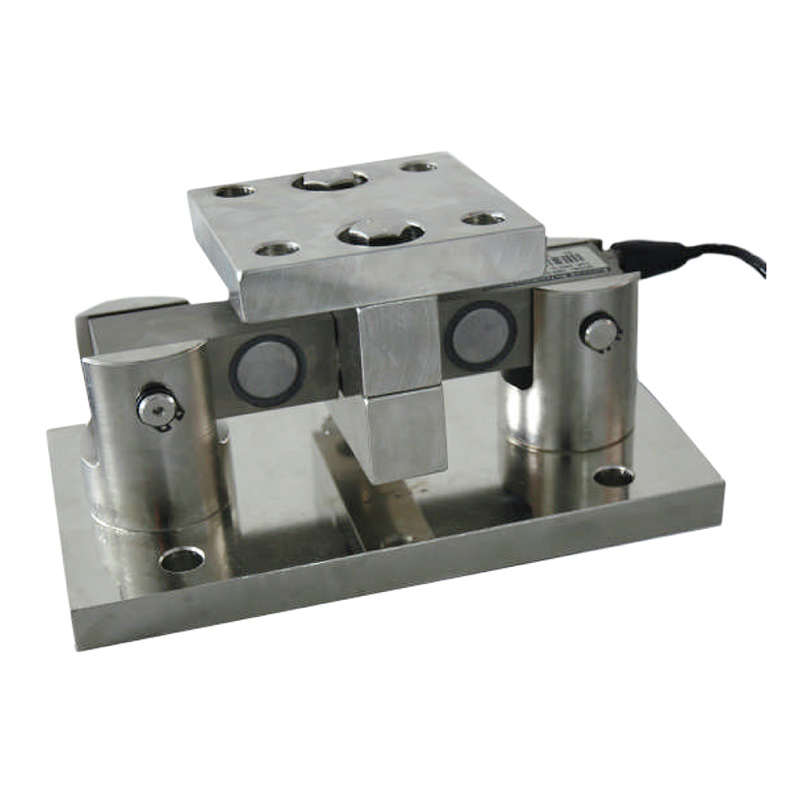

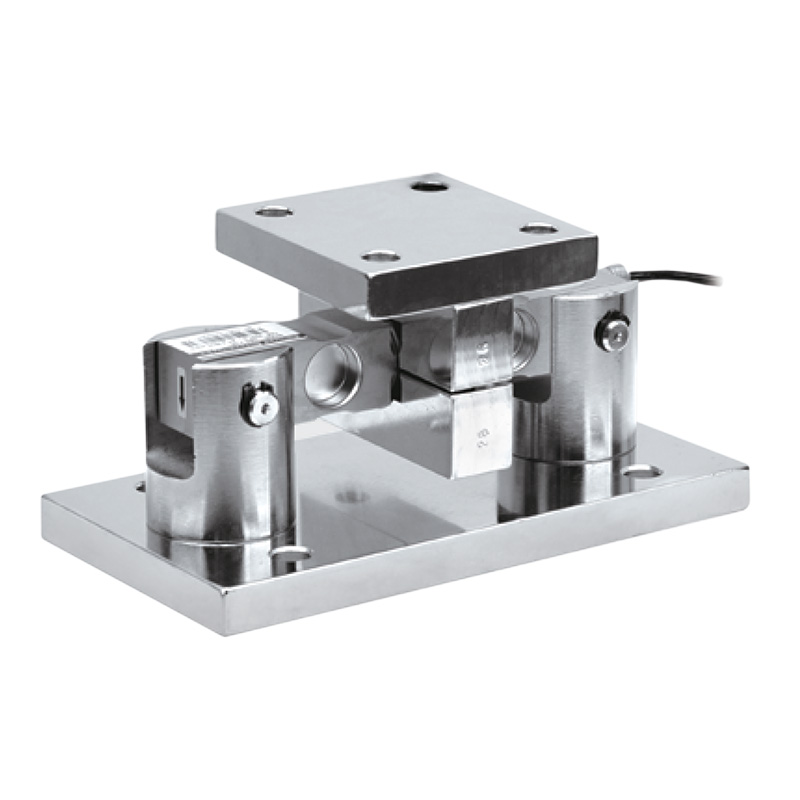

Módulos de pesaje:

DBS-3-10k a 30k lb, Kit de 3 módulos
DBS-3-50k a 75k lb, Kit de 3 módulos
DBS-4-10k a 30k lb, Kit de 4 módulos
DBS-4-50k a 75k lb, Kit de 4 módulos

Descargar Catálogo

Características Técnicas Principales
Aplicaciones

Características Técnicas Principales

Señal de salida: 3.0 mV/V (milivoltios por voltio de excitación).

Material: Fabricada en acero de aleación de alta resistencia y niquelada para protegerla contra la corrosión.
Precisión: Alta estabilidad con un error combinado menor al ±0.03% de la salida nominal.
Voltaje de excitación recomendado: 10V DC/AC (máximo de 15V).
Resistencia eléctrica: Entrada de 775 Ω (±20 Ω) y salida de 700 Ω (±5 Ω).
Protección: Sellado ambiental adecuado para entornos industriales severos.

Aplicaciones

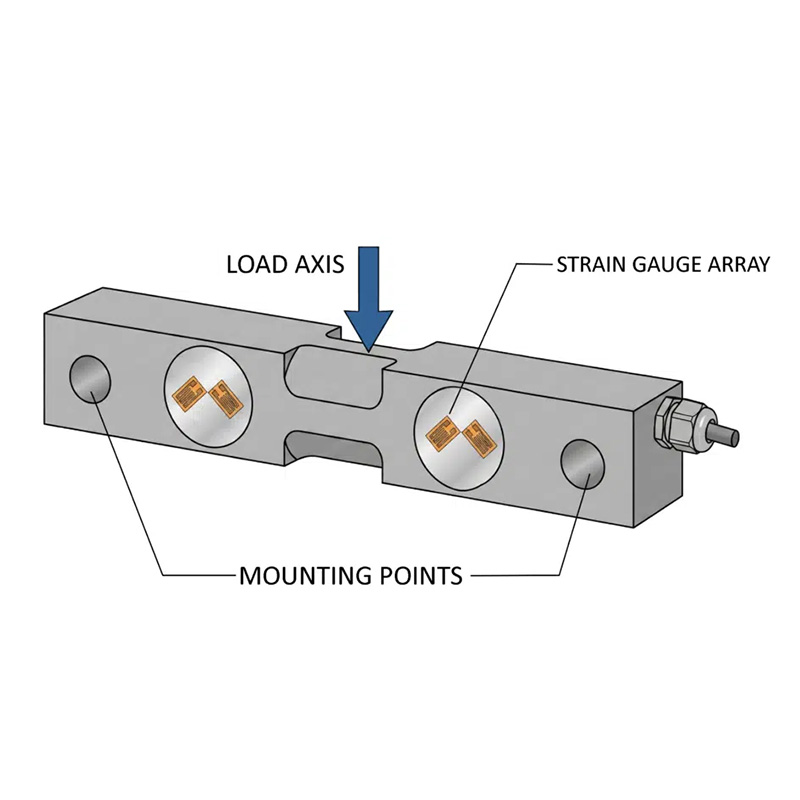

Su diseño mecánico requiere que ambos extremos de la celda estén atornillados firmemente a una base rígida y plana, mientras que el peso o la carga se aplica verticalmente en el centro del cuerpo del sensor. Es ideal para:

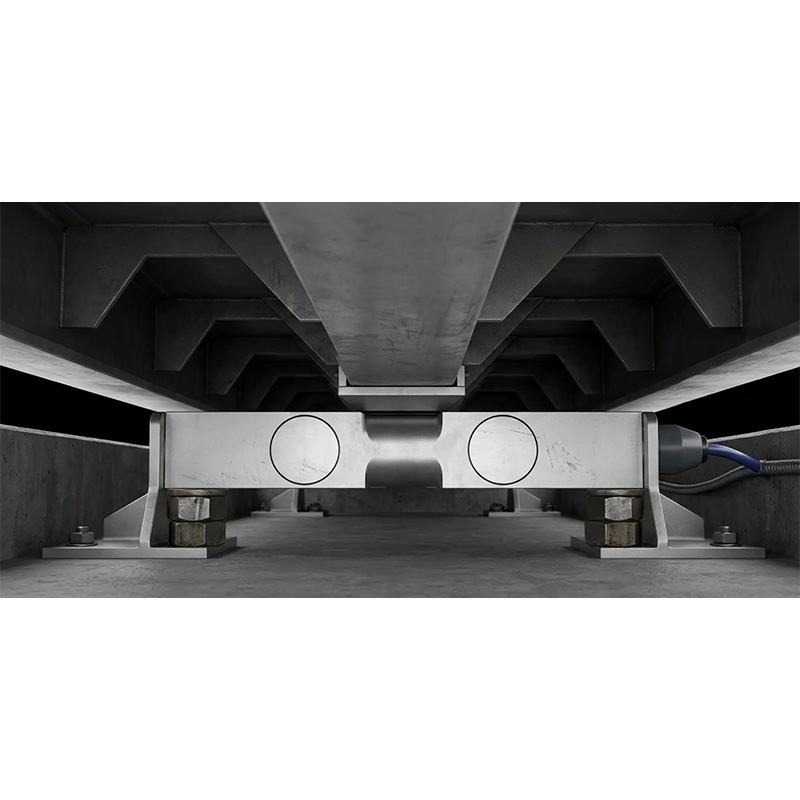

Básculas camioneras: Para pesar camiones de carga y transporte.

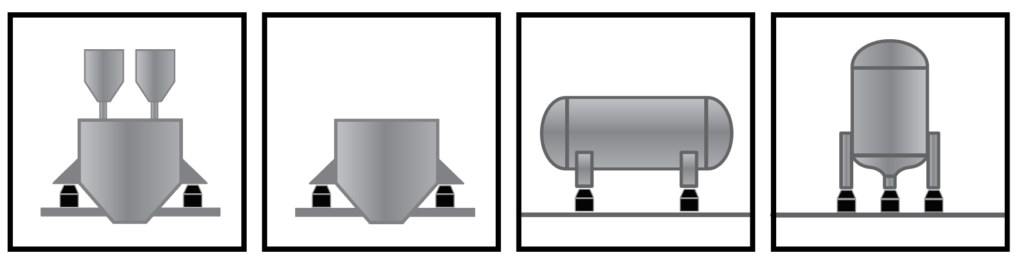

Sistemas de pesaje en tanques y tolvas: Monitoreo de inventarios de fluidos o sólidos a granel.
Sistemas de dosificación (batching systems): Mezcla e ingredientes controlados por peso en fábricas.
