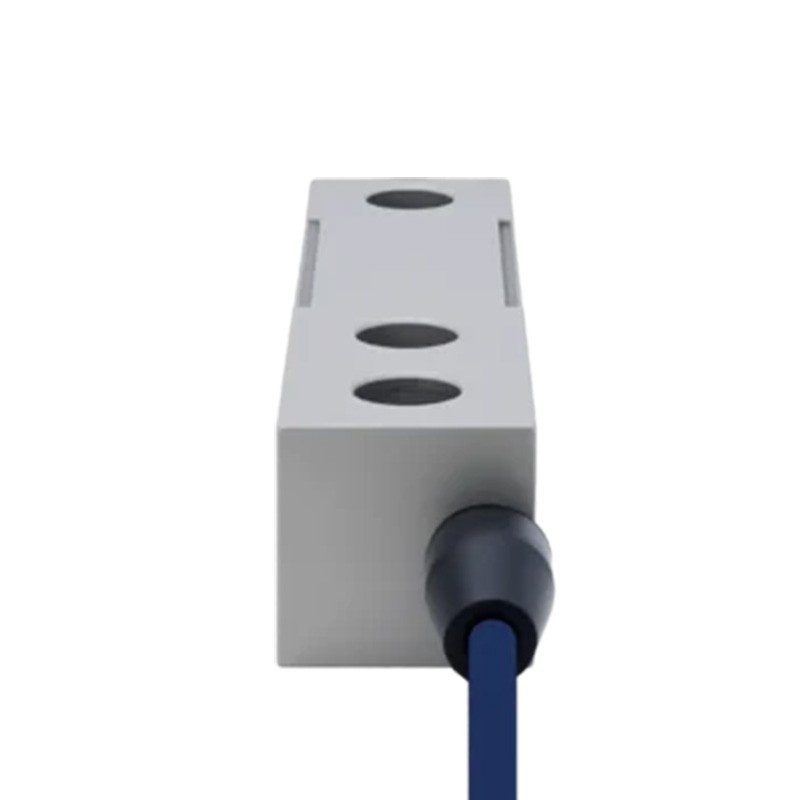

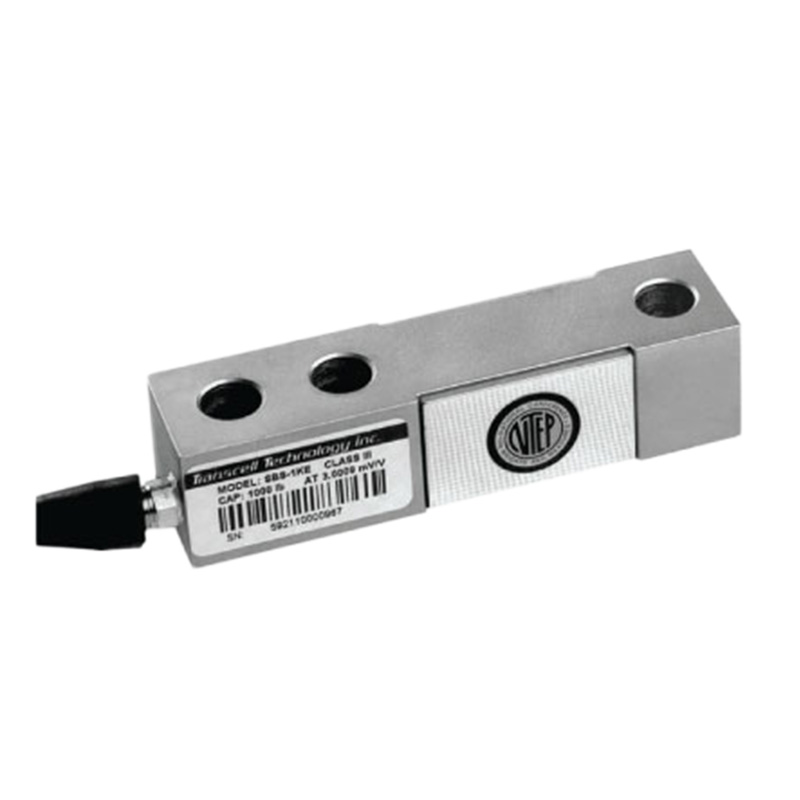

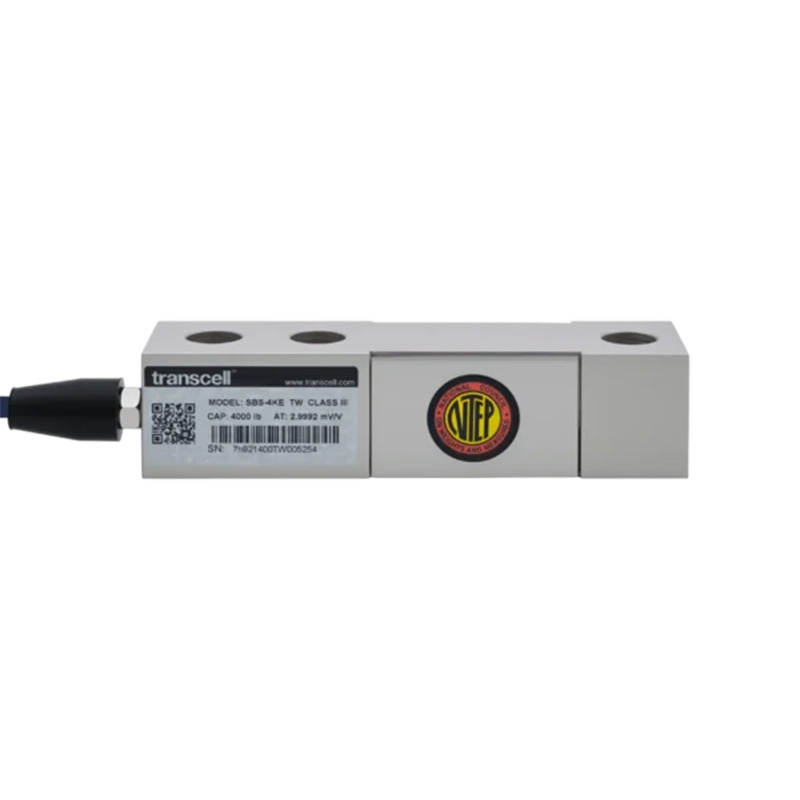

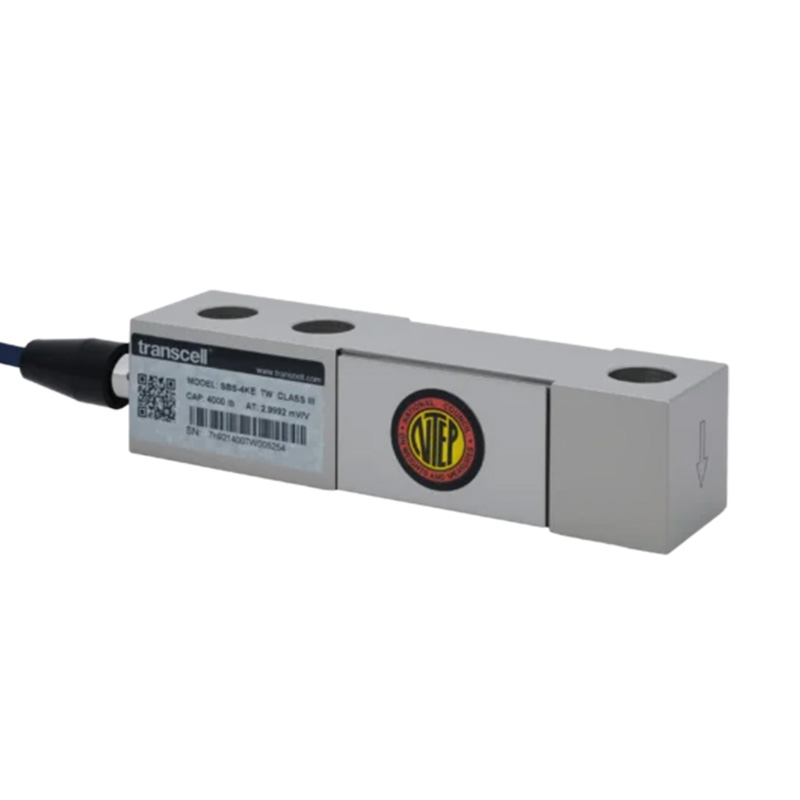

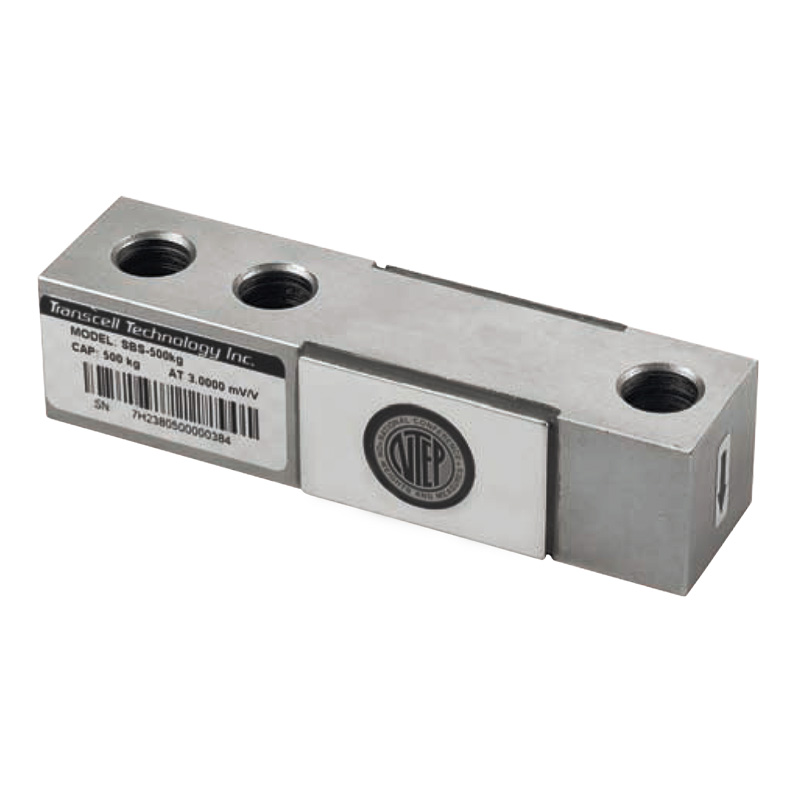

La SBS es una celda de carga de tipo viga de corte (shear beam) de un solo extremo, fabricada en acero aleado y diseñada para la medición de fuerzas exclusivamente por compresión en básculas de piso, básculas de plataforma y sistemas de pesaje industrial. Su diseño en voladizo permite fijarla mediante pernos en un extremo, mientras que la plataforma o estructura de carga se apoya sobre el extremo libre; esta configuración es una de las geometrías de celda de carga más utilizadas en el pesaje comercial. Disponible en capacidades desde 250 y 500 lb, 1k, 2.5k, 4k, 5k/SE lb; 5k/LE y 10k; 20K lb y cubre una amplia gama de aplicaciones, incluyendo básculas de piso, básculas para camiones y plataformas industriales de gran capacidad. Con una no linealidad de ±0.03%, protección ambiental IP67 y certificación NTEP (CoC 95-146) en modelos de 1,000 lb a 10,000 lb, la SBS ofrece un rendimiento fiable para aplicaciones de pesaje legal (comercial) a un precio competitivo. Además, es un reemplazo directo para diversos modelos de celdas de carga tipo viga de corte ampliamente utilizados por los principales fabricantes.
RANGO DE CAPACIDAD
250 y 500 lb, 1k, 2.5k, 4k, 5k/SE lb; 5k/LE y 10k; 20K lb
NO LINEALIDAD
±0,03 % de la salida nominal
GRADO DE PROTECCIÓN IP
IP67 resistente al polvo y al agua
SOBRECARGA SEGURA
150 % de la capacidad nominal
La celda de carga SBS de Transcell es de tipo Shear Beam -viga de corte- se especializa habitualmente para el pesaje por compresión en básculas de plataforma, básculas de piso y sistemas industriales en los que un extremo permanece fijo y la carga se aplica desde arriba como los sistemas de dosificación y mezcla.
El SBS se monta mediante orificios para pernos en el extremo fijo, aplicando la carga hacia abajo en el extremo libre (en voladizo). La superficie de montaje debe ser plana, rígida y estar nivelada para garantizar lecturas precisas. Se deben minimizar las cargas laterales y las fuerzas fuera del eje. Utilice barras de retención o dispositivos antirrotación cuando existan fuerzas horizontales o vibraciones. Para instalaciones de básculas de plataforma con múltiples celdas, monte una celda SBS en cada punto de apoyo y utilice una caja de conexiones sumadora para equilibrar y combinar las señales de salida antes de conectarlas al indicador.
